Produktbeschreibung
| Technische Parameter | WS-56EYAxx |
| Wellenlänge | 1535-1565nm |
| Eingangsleistung | -5dBm~+10dBm (normaler Eingang -2dBm~+5dBm) |
| Ausgangsleistung | 33dBm~40dBm (WDM -1dBm) |
| Ausgangsanschluss | SC: 16/32/64; LC: 32/64/128 |
| Jede Ausgangsleistung | 10~23dBm oder individuell |
| Rauschen | < 5, 0dB (Stift = 0dB) |
| Polarisationsabhängigkeitsverlust (PDL) | < 0, 3dB |
| Polarisationsabhängigkeitsverstärkung (PDG) | < 0, 4dB |
| Polarisationsmodus-Dispersion (PMD) | < 0, 3dB |
| Leckstrom der Pumpe | < -30dBm |
| Echoverlust | ≥ 56dB |
| Optischer Anschluss | SC/APC& SC/UPC& LC/APC& LC/UPC |
| Versorgungsspannung | 220V (AC90V~265V)& 110V (AC90V-130V)& 48V (DC30~72V) |
| Verbrauch | ≤100W |
| Betriebstemperatur | -5ºC ~+42ºC |
| Lagertemperatur | -40ºC ~+80ºC |
| Relative Luftfeuchtigkeit bei Betrieb | 5~95 % |
| Nettogröße des Produkts | 465(L)*480(B)*89(H) |
| Abmessungen des Pakets | 640(L)*640(B)*200(H) |
Die WS-56EYAxx-Serie
optischer edfa-Verstärker
Ist ein Hochleistungs-Lichtwellenleiterverstärker mit mehreren Ausgängen und einem VerstärkungsspektrumBandbreite von 1535~1565nm. Es ist hauptsächlich für CATV- oder 1~8-Continuous-Strip-Kanäle (ITU-Wellenlänge)-Anwendungen konzipiert.
Es bietet eine flexible, kostengünstige Lösung für die großformatige FTTH-Abdeckung von CATV-Systemen in großen und mittelgroßen Städten.
WS-56EYAxx kann Single-Wellenlängen-Kabel-TV-Übertragung, CWDM Single-Fiber Dreiwellen, Flat-Gain-Typ, DWDM erreichen;
Sein zuverlässiges und ausgezeichnetes Leistungsverhältnis zwischen der Hauptanwendung FTTH, FTTB, DBS, MMDS, FTTX pon, Ist der Aufbau eines großen CATV-Glasfaserübertragungsnetzes mittlerer Größe eine wichtige Ausrüstung.
- Nimmt weltweit Top-Marke Pumpenlaser und die OFS-Faser der Vereinigten Staaten, erweiterte LG-Switch Low-Power-Schaltung Design, stark reduziert den gesamten Stromverbrauch und Wärme.
- Perfect APC, ACC, ATC-Steuerung, Anwender in verschiedenen Netzwerken, gute Lüftung Design und temperaturgeregelten Lüfter, sorgen für die lange Lebensdauer und hohe Zuverlässigkeit der PUMPE Laser.
- Mit digitalem Steuerchip, ferngesteuerte oder lokale Ausgangsleistung einstellbar.
- Ausgezeichnete Schutzschaltungskonstruktion, mit Lichterkennung, optischer Rückflussdämpfungsüberwachung. Großer Schutz von Lasern und Lichtweg Sicherheit.
- Der integrierte rauscharme Vorverstärker macht kaskadierte EDFA überflüssig, da das Eingangslicht bis zu -5dBm reduziert und die Zersetzung von CNR und MER erheblich reduziert wird.
- Demultiplexer für 1310/1490/1560nm EPON und GPON. Es erleichtert die Netzwerkanwendungen mit PON erheblich. Rauschzahl (Typ ≤ 4, 5dB, max ≤ 5, 0dB);
- Die optische Gesamtausgangsleistung ist optional: 2-10W (33-40dBm);

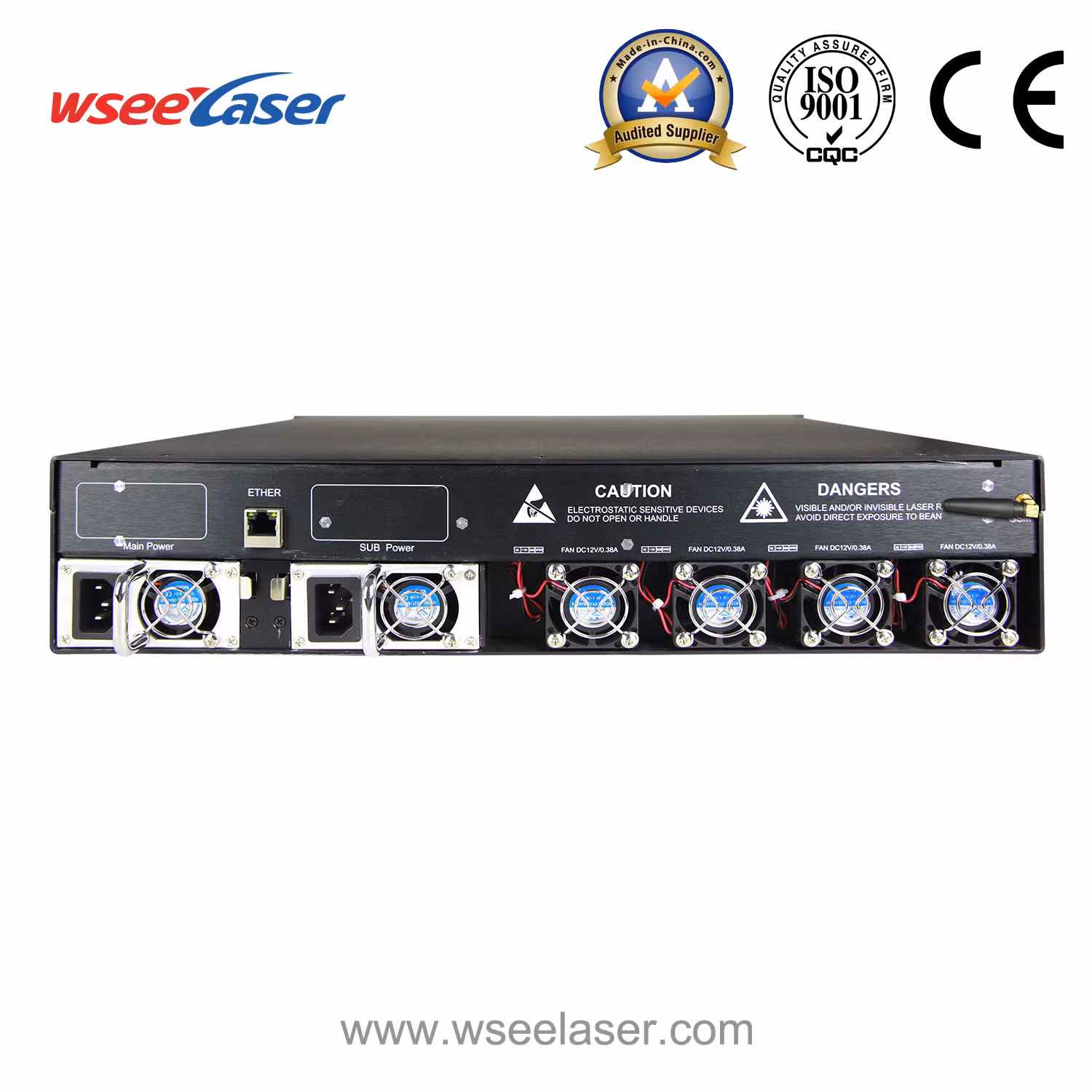

- Die Frontplatte kann je nach Anzahl der Ausgangsanschlüsse entfernt und flexibel ausgetauscht werden; Kann ein eingebautes optisches Switch-Modul hinzufügen, um die Erweiterung der Gerätefunktion zu erleichtern; Der Kühlungslüfter unterstützt den Online-Austausch;
- Die LCD-Anzeige auf der Vorderseite stellt die Betriebsparameter und Alarme des gesamten Geräts bereit. RJ45 bietet serielle Kommunikation und SNMP-Netzwerkverwaltungsschnittstelle; Carrier-Grade Dual Power Hot Backup, CPU zuweisbare Leistung.
